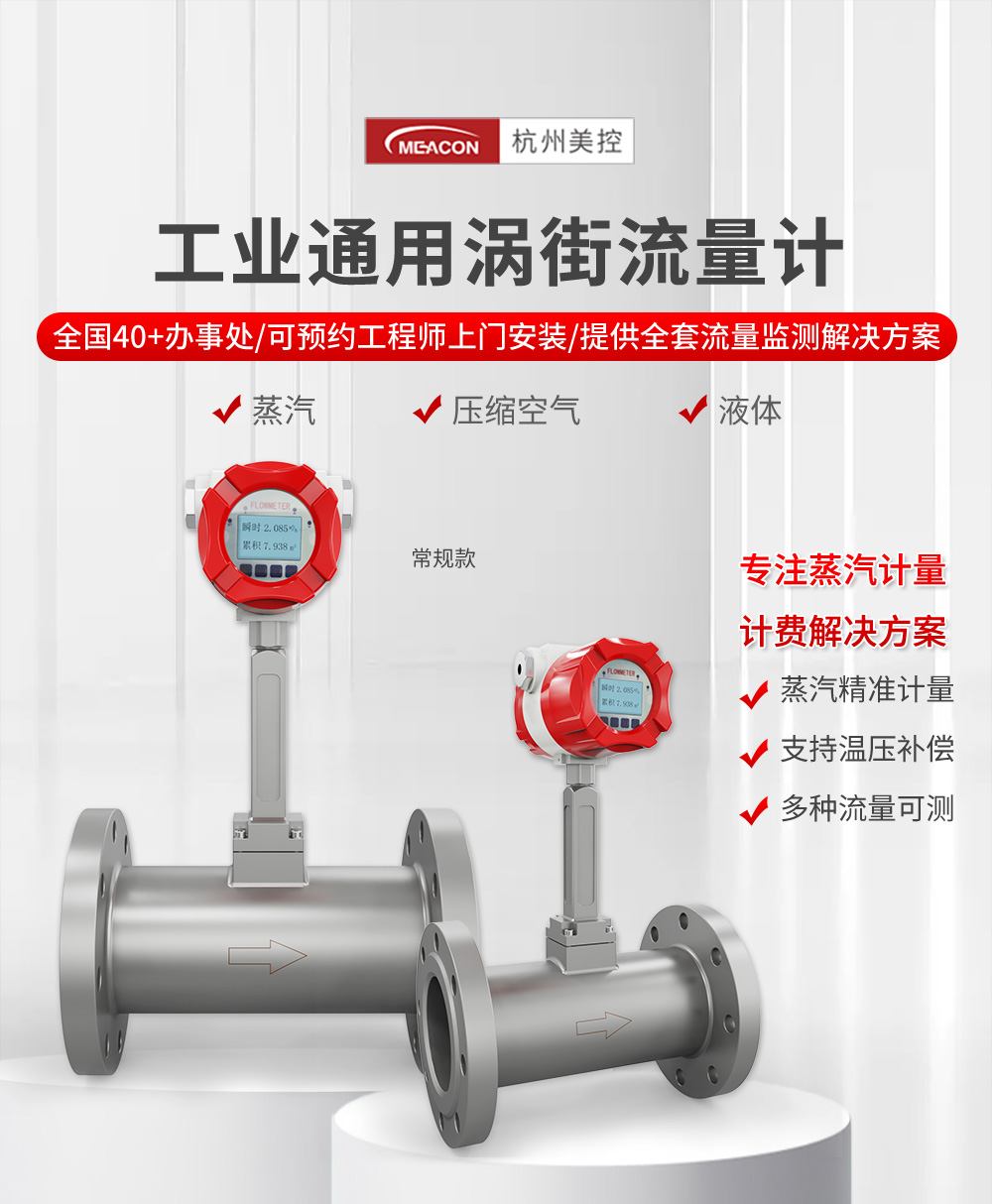

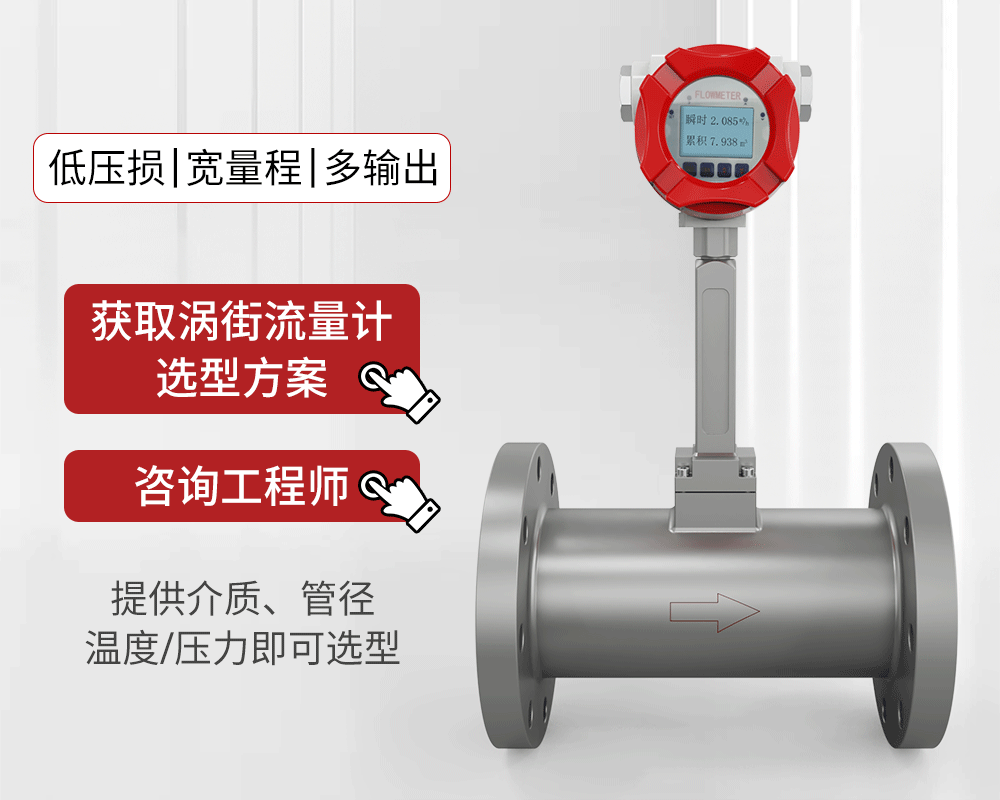

LUGB-MIK涡街流量计是一种应用卡门涡街原理的流量计，用于测量液体、气体和蒸汽的流量，也可

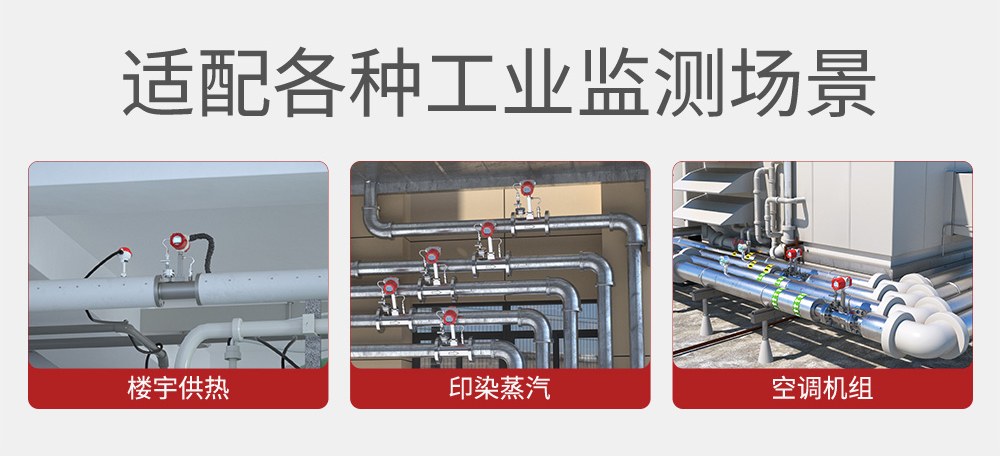

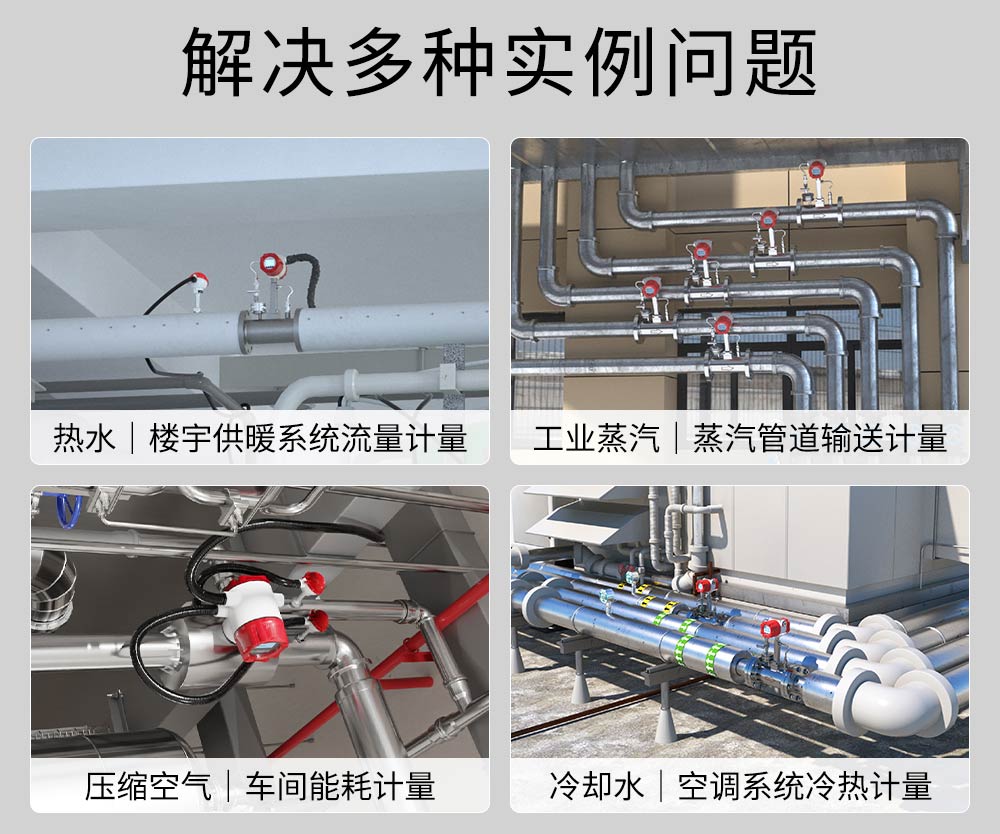

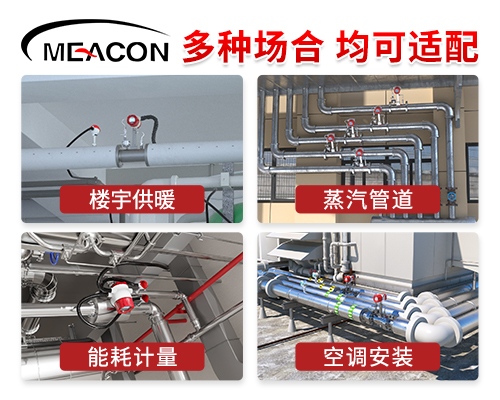

测量含有微小颗粒、杂质的浑浊液体，广泛应用于石油、化工、制药、造纸、冶金、电力、

环保、食品等行业。

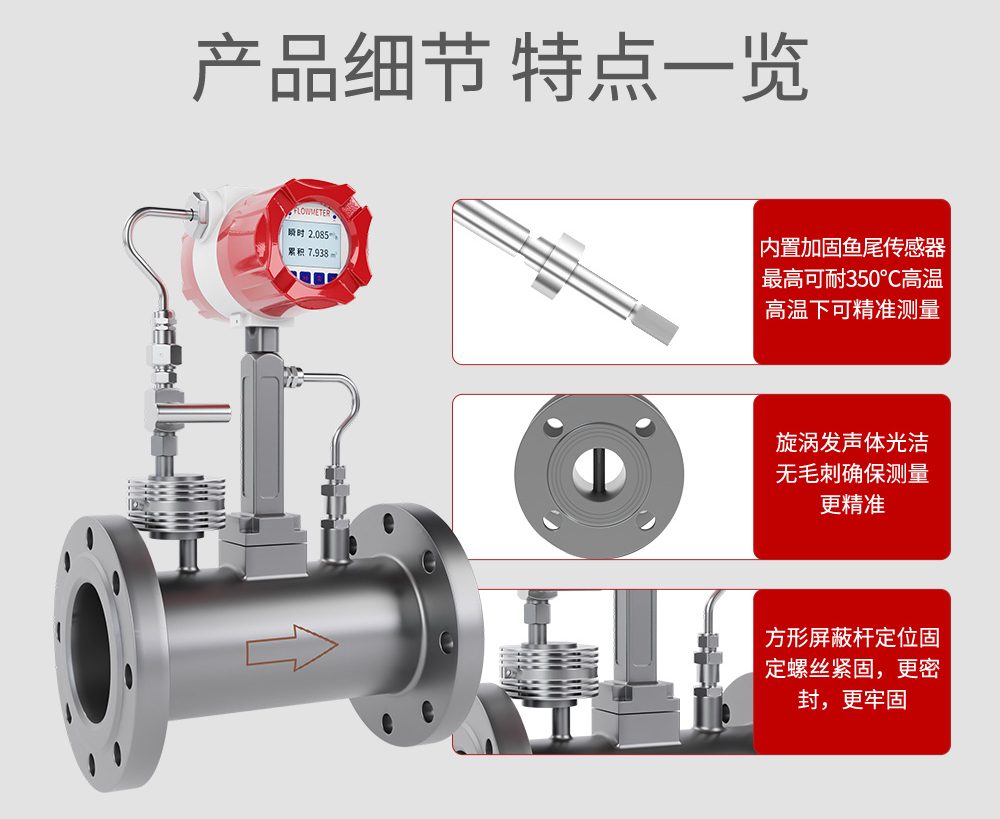

    ·高强度压电晶体，一体成形，耐冲击

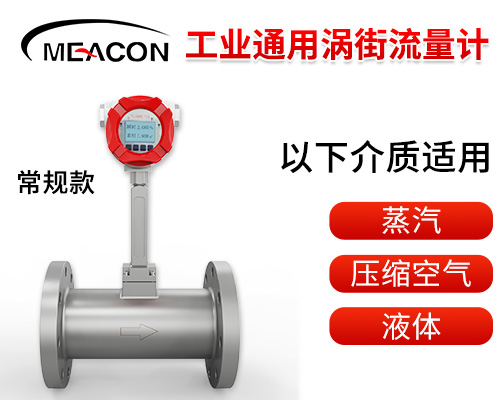

    ·兼容液体、气体、导热油以及蒸汽计量

    ·音速喷嘴标定，重复性高，测量精度高

    ·可自由选配温度补偿、压力温度，满足更多现场使用

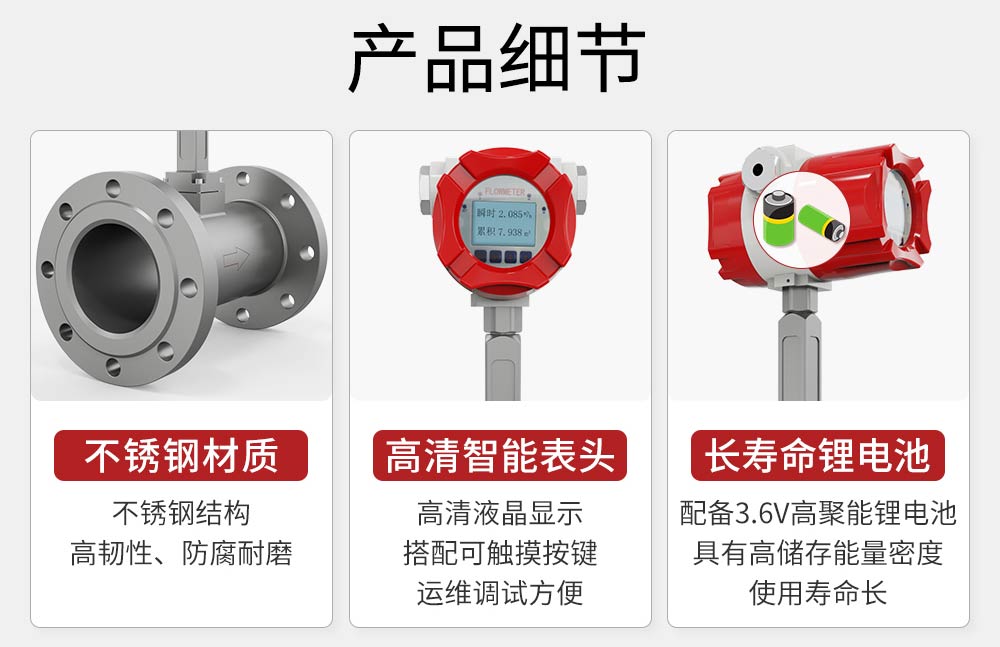

    ·电路板出厂前老化运行，且整表逐台标定，更适合现场使用

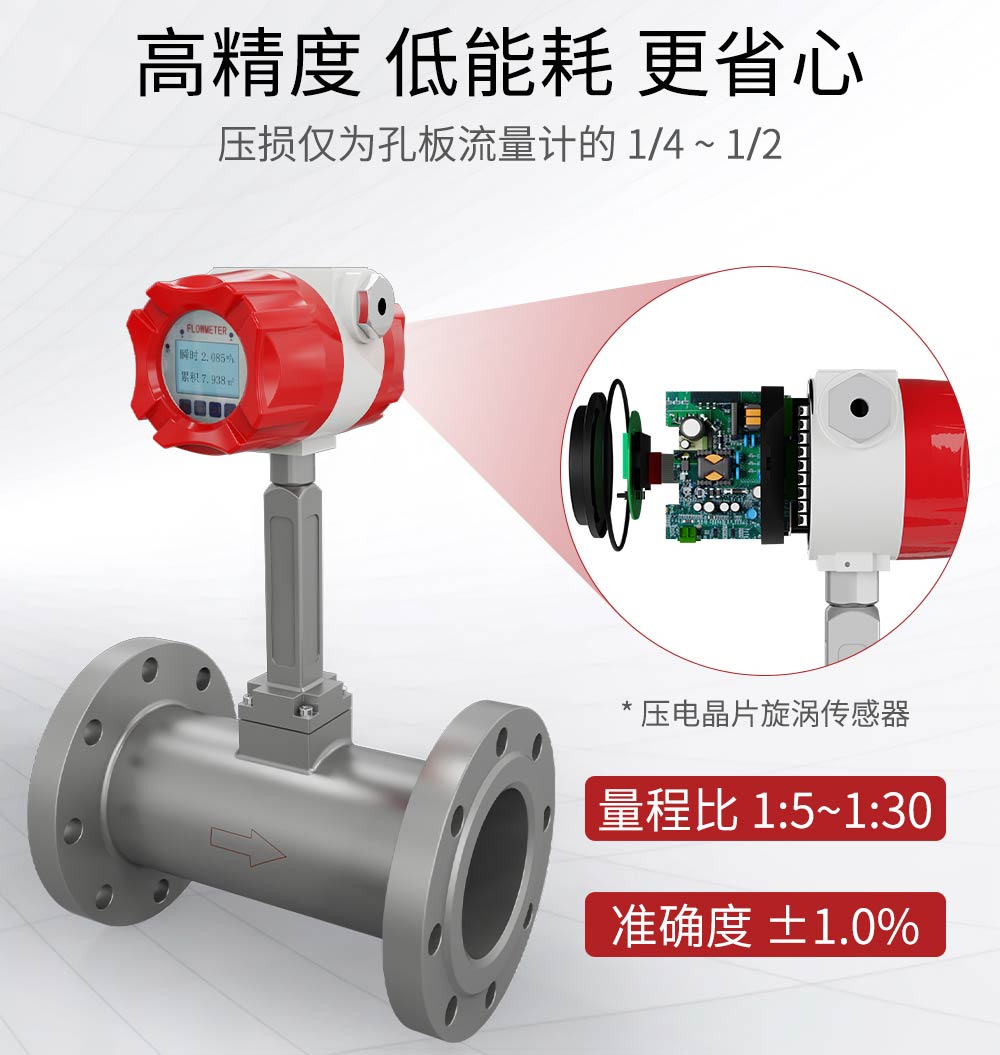

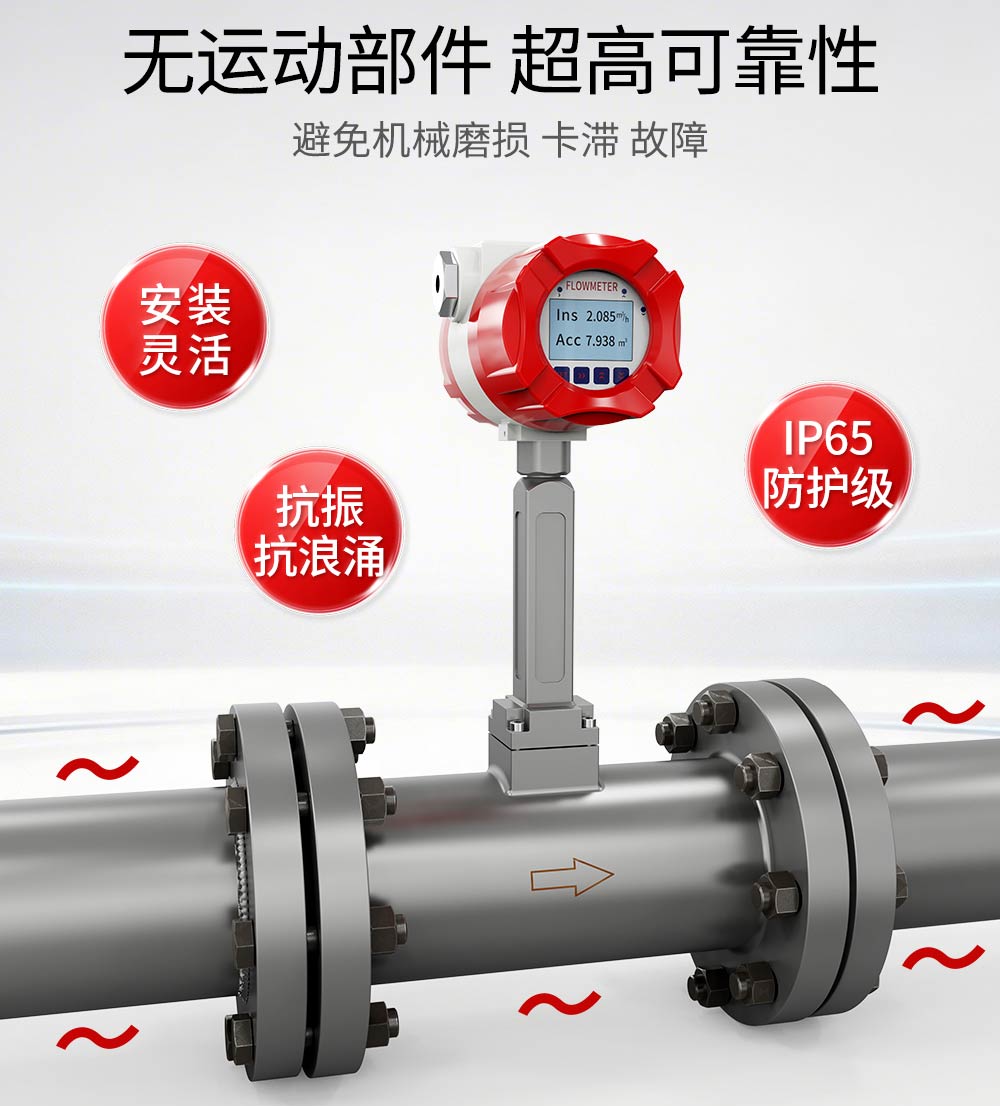

    ·传感头具有抗振动和抗干扰的封装工艺，现场抗干扰性更强

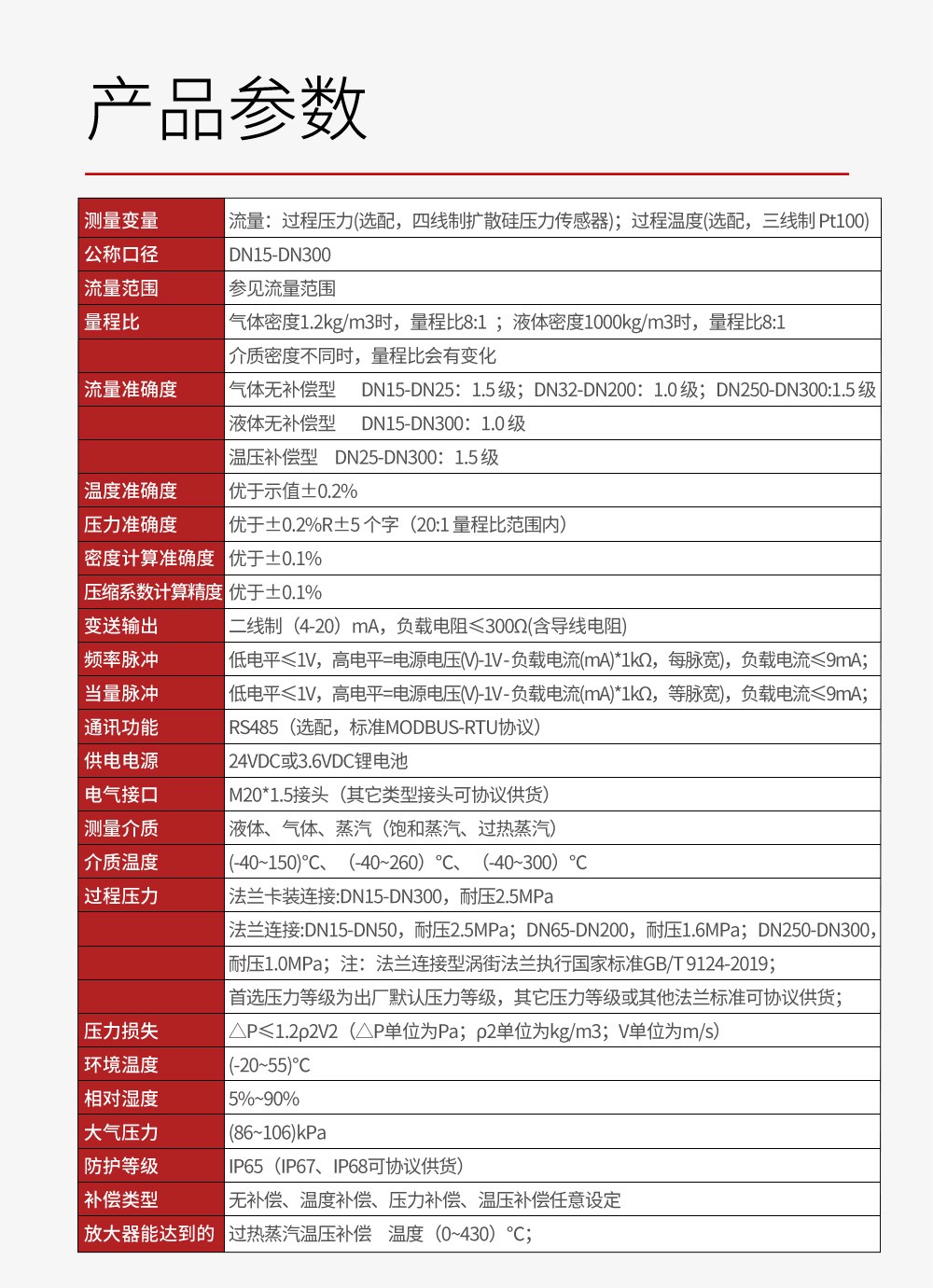

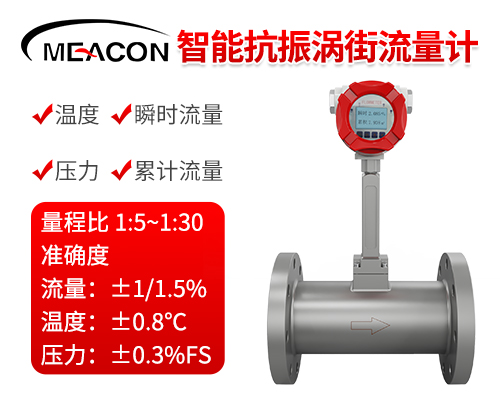

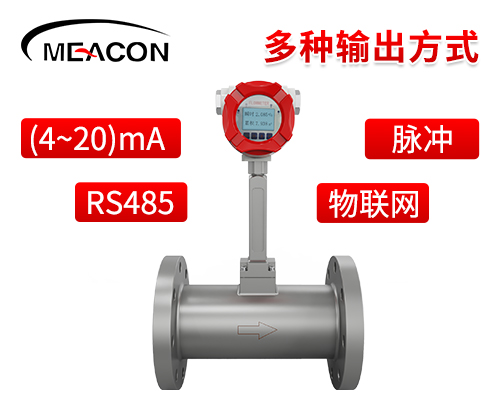

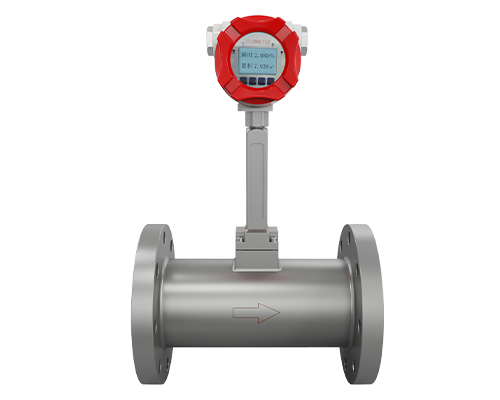

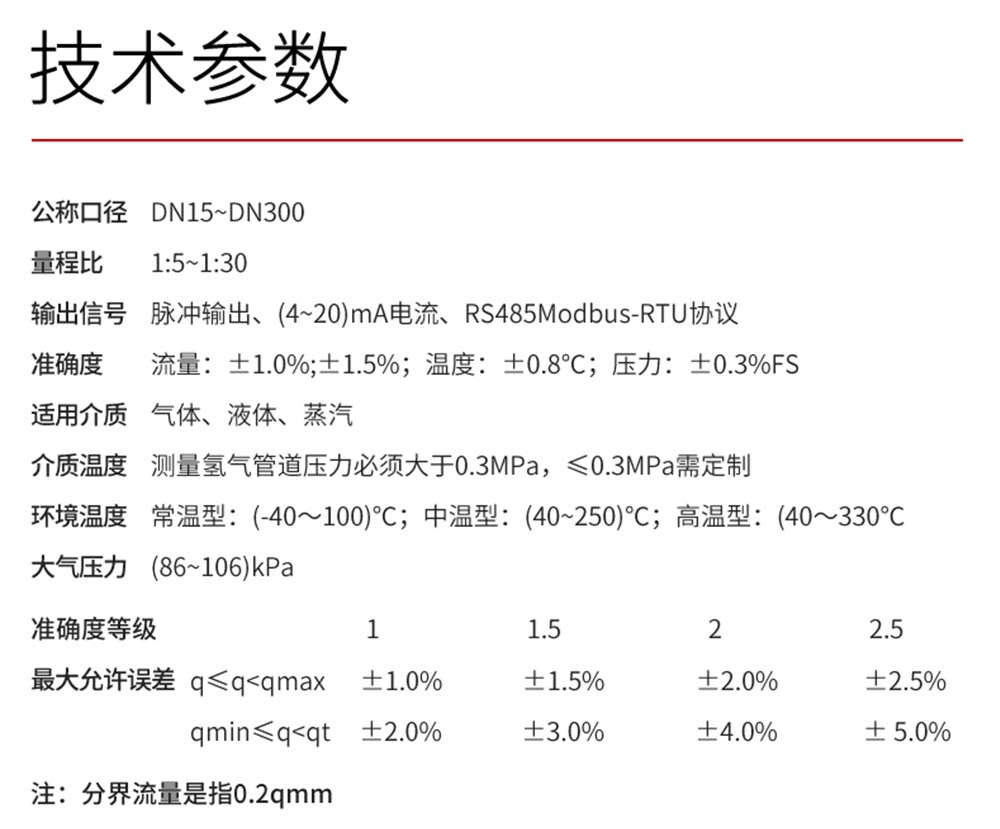

    产品名称：智能抗振涡街流量计

    测量介质：气体、液体、蒸汽、导热油

    公称通径：DN15-DN300

    输出信号：电压频率脉冲、4~20mA信号

    通讯方式：RS485,HART可选

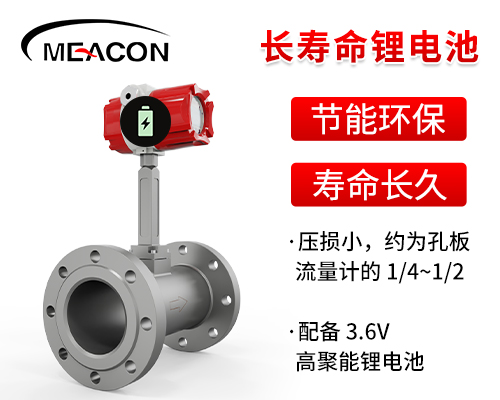

    工作电源：24VDC±5%、锂电池3.6VDC

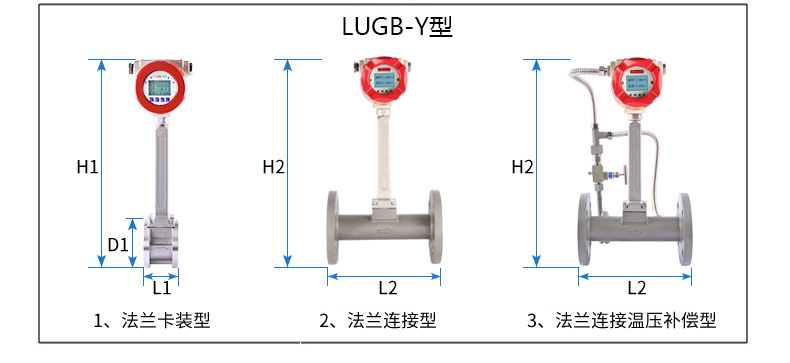

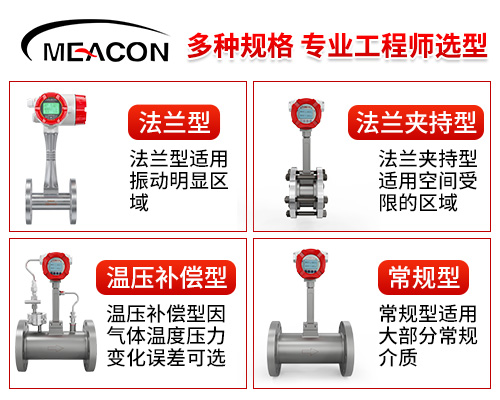

    公称压力：法兰卡装型（2.5MPa）

              法兰连接型（1.0/1.6/2.5MPa）

    精度等级：1.5级（气体），1.0级（液体）

    介质温度：-40℃~+280℃

    防护等级：IP65

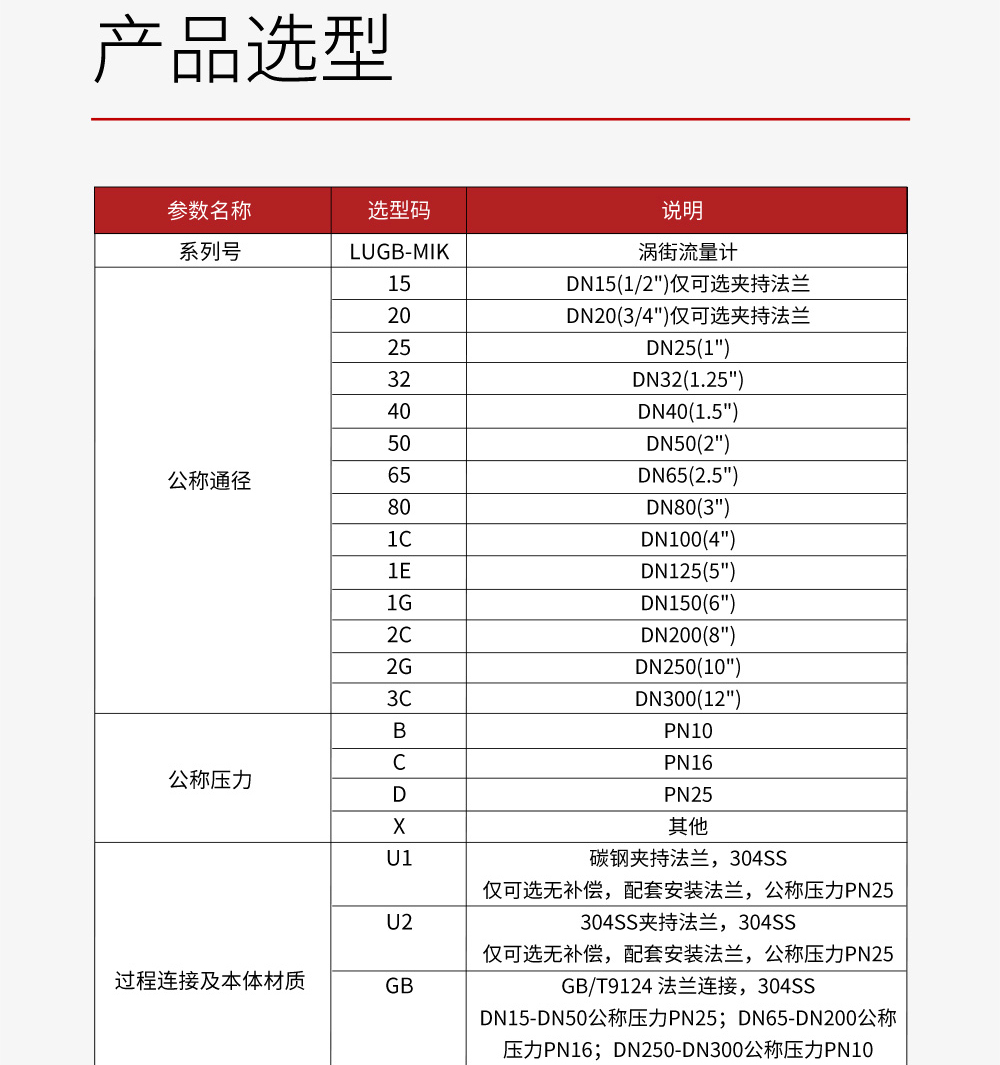

    正确的产品选型及安装，可增加现场测量精度，延长仪器的使用寿命→详情可咨询

本产品适用于非防爆场合，如需防爆产品需特殊注明

l 安装场所和环境选择

1. 尽量避开强电力设备、高频变频设备、强电源开关设备；

2. 尽量避开高温热源、辐射热源影响；室外安装应做好遮阳防雨措施；

3. 尽量避开振动场所和强腐蚀环境等；同时要考虑安装维修方便；

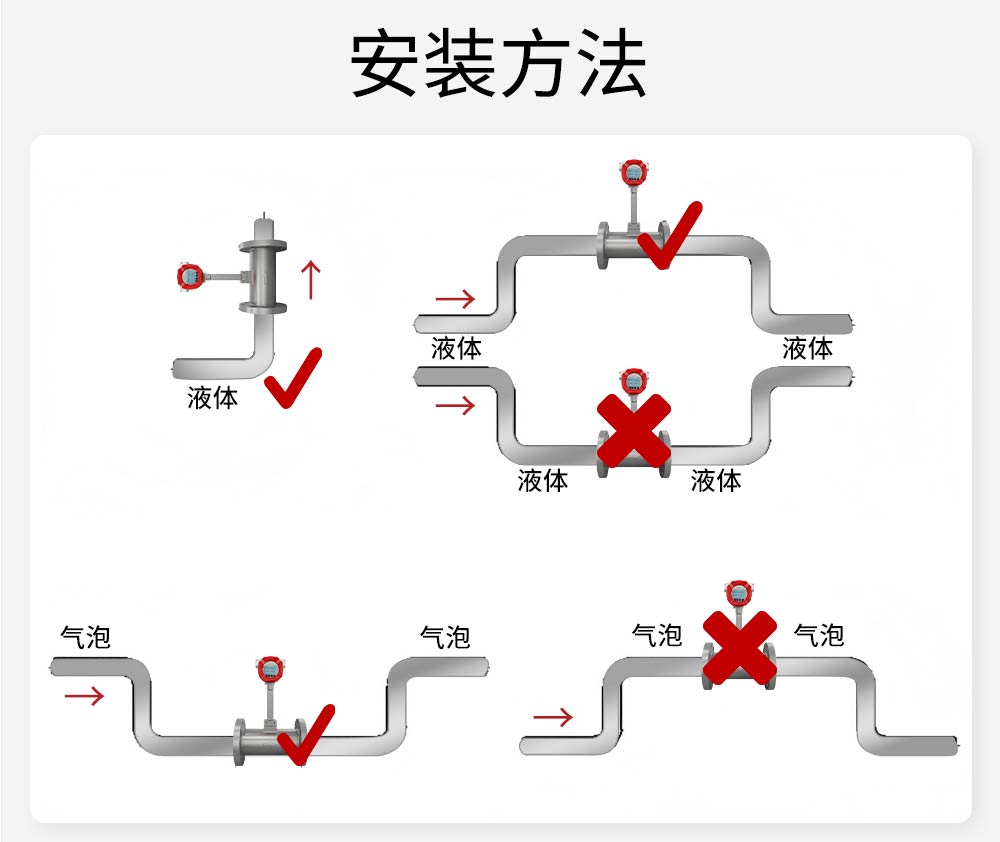

l 合理正确的安装位置

    1. 安装位置尽量避免选择振动较强的管道，否则必须采取减振措施，如加装减震短节等；

    2. 流量计可水平、垂直、倾斜安装。测量液体时，必须保证流体由低处向高处流动；

       测量气体时，流向不限；

       测量蒸汽或者高温气体时，表体支柱尽量与竖直方向成45°安装；

l 直管段要求

    为了准确测量，流量计的上、下游必须留有足够的直管段，上游不应有影响流体流速分布的部件

l 接地要求

    流量计安装时表体应可靠接地，若现场管道不具备接地条件，应单独做一根可靠地线与仪表外壳接地端相连。

本公司向用户承诺，本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任何缺陷。从仪表购买之日起开始计算，在质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换。24小时售后服务电话：400-152-1718

正确的产品选型及安装，可增加现场测量精度，延长仪器的使用寿命→详情可咨询

Q：涡街的抗振动性能与市面上其他产品相比，优势或者说提升的点在哪里？是通过什么实现的？

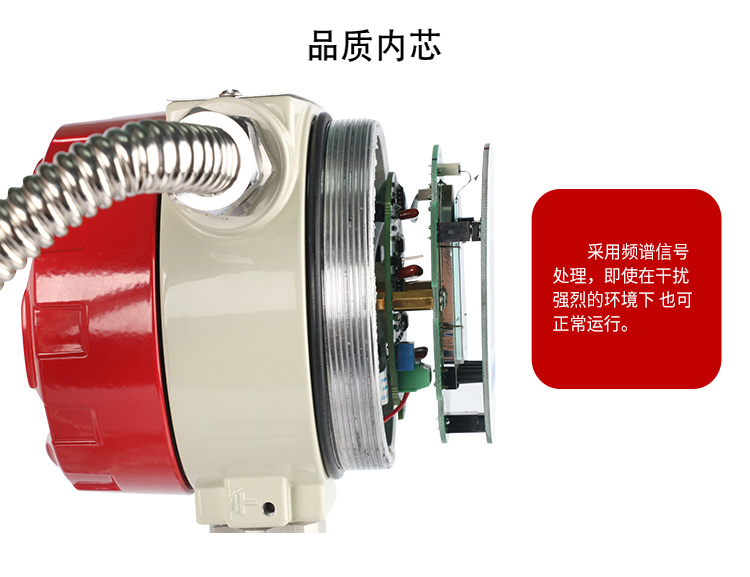

A：1、抗振是涡街的一大难题，市面上的涡街几乎没有真正解决的。我们的传感头具有独特的抗振动和抗干扰的封装工艺， 且在选配数字滤波放大器时，有一些抗干扰处理。

       2、涡街的重量最直观体现产品的品质，我们用涡街用更加厚重的钢材，来削减振动带来的数据波动。

       3、电路板出厂前老化运行，且整表逐台标定，更适合现场使用。

Q：涡街的数字电路是几位的，抗干扰性能怎么样？

A：不同放大器的电路性能不同，目前 抗振系列涡街配套的放大器型号如下：

Q：涡街能实现不断流可拆装吗？最高的介质温度可测多少？

A：常规涡街不具备不断流拆装结构，如需不断流拆装可特殊定制。
      涡街最高介质温度 300℃

Q：涡街是否配备防冻隔离罐，以及隔离罐的作用？

A：涡街常规配备加厚冷凝管，冷凝圈作用是将管道中的蒸汽冷凝成水，再由压力传感器测量冷凝水的压力，防止压力传感器过热损坏。

Q：在传感器部分，防振型涡街的压电晶体有什么优点？

A：压电晶体我们同一厂家订制，自己封装（不是外购件） ，有测试、检验工艺，质量可控。

      我们的传感头具有独特的抗振动和抗干扰的封装工艺。
